数字化矿山工业监控网络解决方案

方案描述

煤矿需要监测的井上井下区域网络采用有线以太网做骨干部署+无线以太网覆盖的易扩展的开放式混合方案。

有线网络：

采用安塞（ONSITE）的工业以太网系列交换机，该系列交换机采用无风扇设计，工作温度 -40~75℃，平均无故障>50万小时，具有可靠性高，耐恶劣环境等优点。其中核心网络设备采用两台机架安装的 ONSITE OSSW-HF828三层全千兆管理型工业以太网交换机，该设备是具有24个RJ-45千兆口电口，4个千兆/万兆SFP光口的全管理型工业以太网交换机。现场接入环网交换机采用导轨安装的 ONSITE OSSW-514 全千兆管理型工业交换机，4个千兆光口，10个RJ-45千兆口电口。

无线网络：

采用安塞（ONSITE）无线网络系列产品，包含无线AP和无线控制器(AC)。该系列AP产品采用工业设计，防护等级IP67，是双射频智能无线AP，同时工作在 2.4/5.8GHz 频段，支持802.11a/b/g/n/ac 协议，提供 1200Mbps （2.4GHz 300Mbps +5.8GHz 866Mbps）的无线传输速率和千兆的以太网传输速率。相比于传统的 802.11n 技术，802.11ac 的传输速度是 11n 的 5 倍左右。2.4/5.8GHz双频并发的无线技术，提供更多信道和频宽、能够避免无线干扰，确保设备高密度接入速度和连接稳定。工作温-30~70℃，具有信号强，稳定性高的特点。AC控制器产品可以集群化管理AP，实现无缝切换的功能。

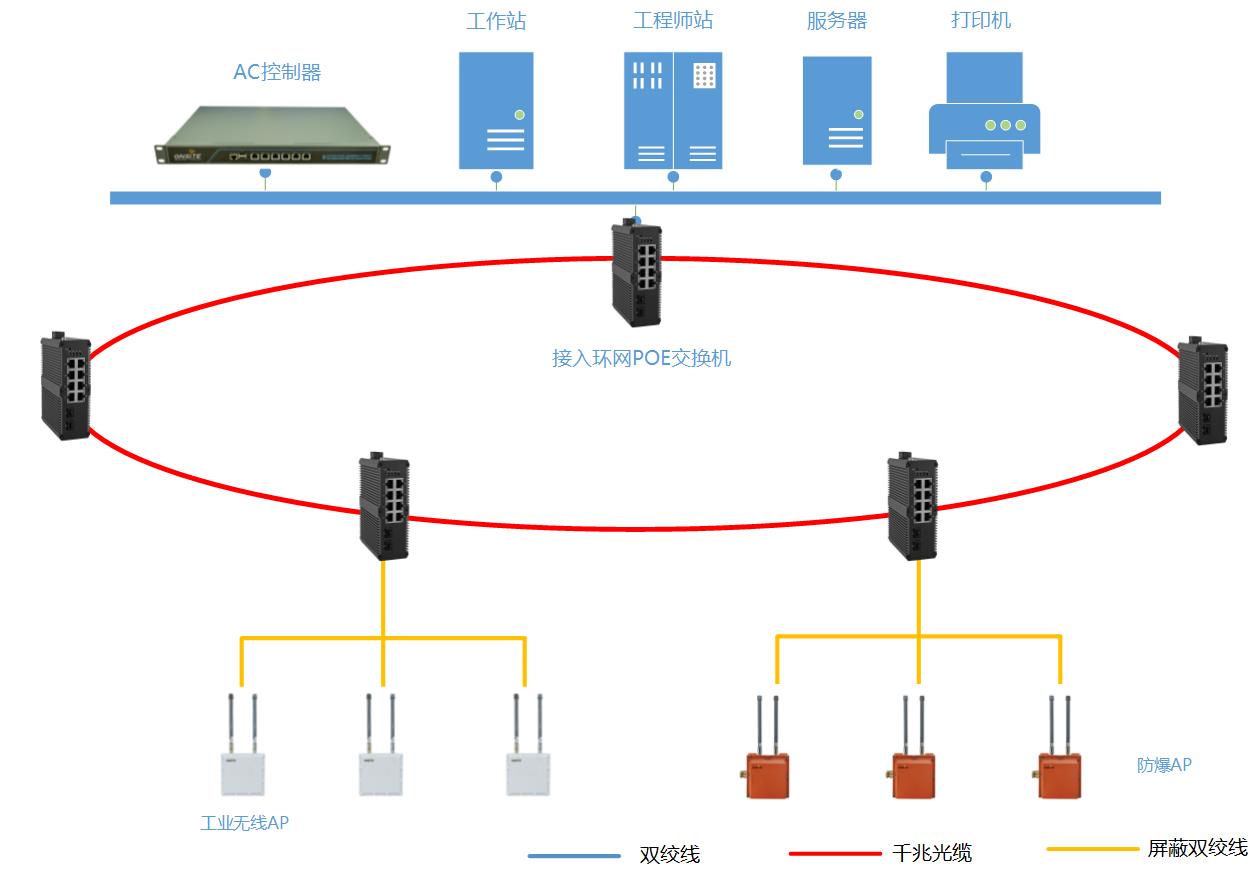

系统整体结构设计

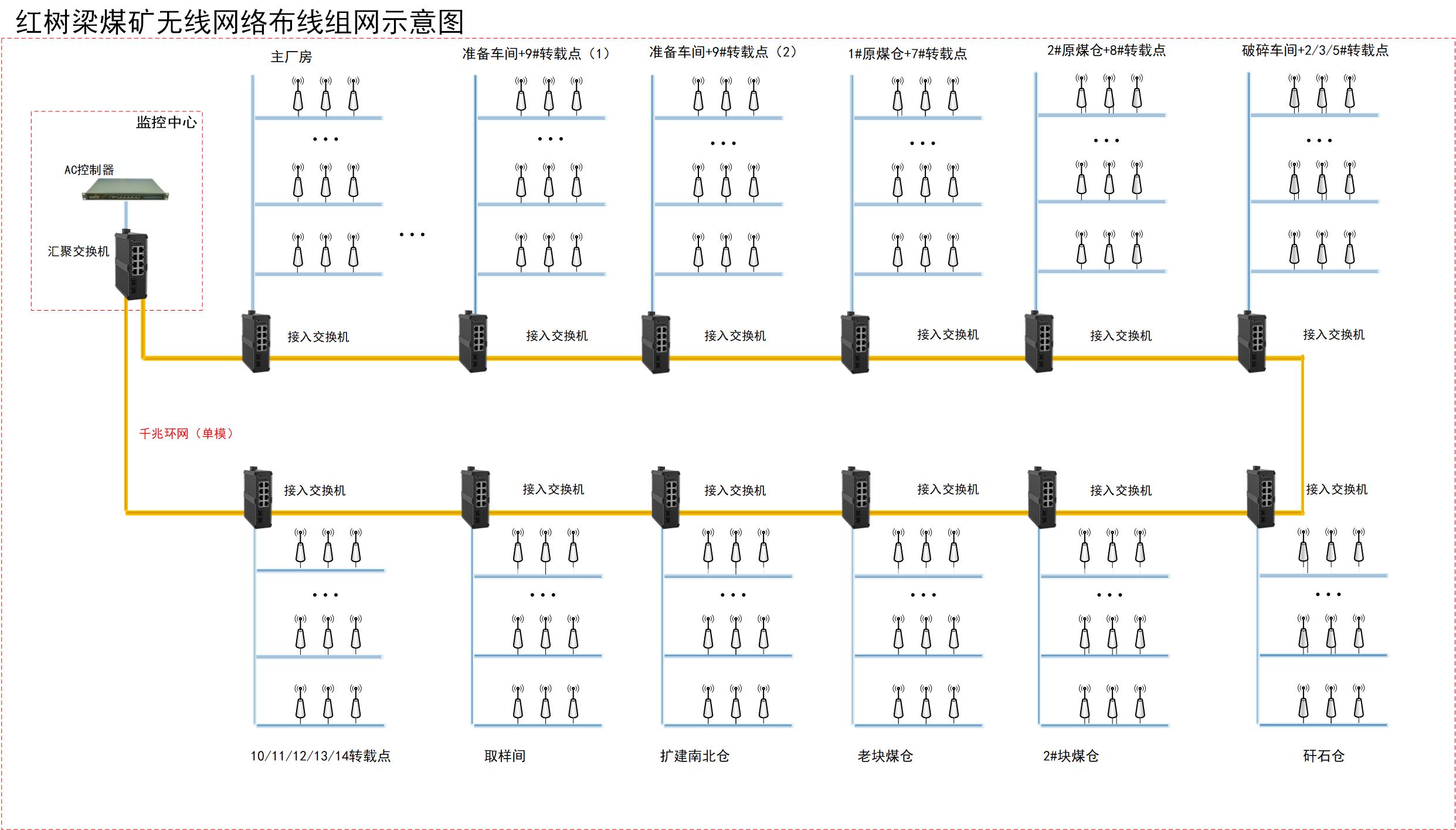

无线网络布线示意图

配置清单

序号	名称	型号	描述	单位	数量	品牌
1	无线AP	OSWL-AP67-002	抱杆安装，IP67防护等级，2.4G/5.8GHz双频并发，802.11 a/b/g/n/ac 工业级室外型无线接入点，含2根15DBi全向天线,含POE电源适配器	台	30	ONSITE(安塞）
2	防爆AP	OSWL-EX2458-002	防爆等级 Ex d IIC T6 Gb，IP67防护等级，2.4G/5.8GHz双频并发，802.11 a/b/g/n/ac 工业级防爆型无线接入点，含2根15DBi全向天线,含POE电源适配器,	台	30	ONSITE(安塞）
3	无线控制器	OSWL-AC100-001	19吋机架安装，无线接入点控制器， 100点AP介入授权版	台	1	ONSITE(安塞）
4	接入交换机	OSSW-EPL510-2F	DIN导轨安装，工业级PoE管理型交换机，2 个SFP1000M 插槽和8个1000M RJ-45电口	台	30	ONSITE(安塞）
5	核心交换机	OSSW-HF828	19吋机架安装，工业级28口全千兆三层管理型交换机，4个10G SFP+ 插槽和 24个100/1000M端口(电气接口、SFP插槽）	台	1	ONSITE(安塞）
6	现场配电箱	定制	配套POE电源适配器给1台无线AP供电，数据信号接入交换机，再把数据传输到中控室交换机	套	30
