前言背景
城市地下综合管廊监控，即在城市地下建造一个隧道空间，将污水、电力、综合通信，燃气、供热、给排水等各种工程管线集于一体，实施统一规划、设计、建设和管理，是保障城市运行的重要基础设施和“生命线”。它是实施统一规划、设计、施工和维护，建于城市地下用于铺设市政公用管线的市政公用设施。目前国内的综合地下管廊建设还处于初期发展阶段。
综合管廊无线覆盖提供管廊内部各工作面之间移动通信手段，无线信号覆盖整个管廊的线路区域和管理区域。系统应能够在管廊内维修、抢救、巡逻等人员与控制室管理人员之间建立灵活的通信联络而设计的，它可以通过控制中心的调度基地台对管廊内工作人员传送信息、通知及命令等，对突发事件及时进行命令和人员调度。
综合管廊因其特殊的环境结构，对其智慧化的运营管理也提出了更高的要求。因此需要部署一系列的传感器用于实时监测，以及巡检机器人和手持 PAD 的移动巡检等等，为此需要一套稳定可靠的无线传输系统用于业务数据的承载。管廊运维管理中心将依靠视频监控平台、语音调度平台、数据监测平台、WiFi 人员定位等进行管理运维。
项目情况
云南滇中新区智慧综合管廊作为国家住建部首个智慧管廊示范工程项目，项目主要利用云平台、大数据、物联网、GIS+BIM技术，通过全生命周期一体化智慧管控平台，以基于大数据分析的预前控制和专家系统的危机处理决策，实现综合管廊的可视化管理、自动化维检、智能化应急、标准化数据、全局化分析、精准化管控，提高了综合管廊智能化管控水平与运行效率，降低运维综合成本。
方案设计
云南滇中新区智慧管廊一期工程由嵩昆大道综合管廊双舱（电力舱和综合舱各7.4公里）和哨关大道综合管廊双舱（10.7公里）组成。
1、网络系统整体部署
每个管廊的网络由三个环网组成：安防系统环网、通信系统环网和ACU控制环网。

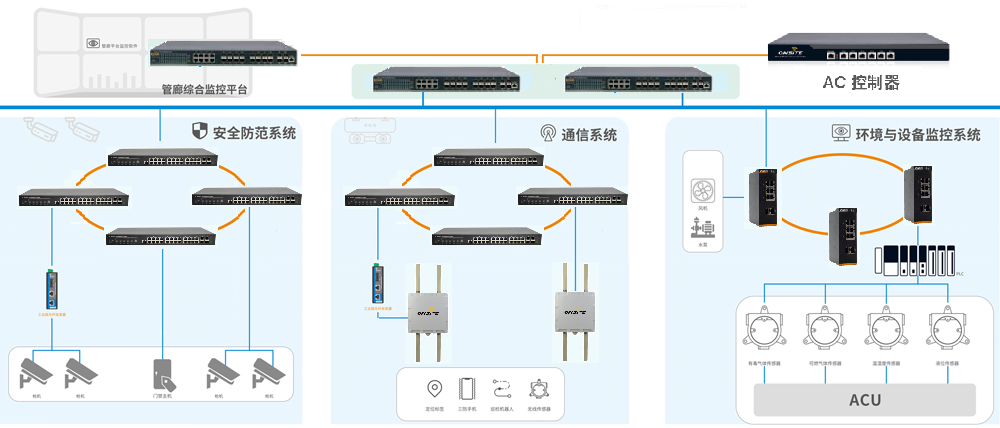

安防系统环网采用安塞的OSSW-526机架式工业级网管型交换机组成冗余环网，连接管廊里面每个配电小室和管廊里的摄像头和门禁系统；通信系统环网采用安塞的OSSW-526机架式工业级网管型交换机组成冗余环网，连接管廊里面的无线AP；ACU控制环网采用安塞的OSSW-508卡规式工业级网管型交换机组成冗余环网，连接每个配电小室的ACU控制柜。每个环网分别接入监控中心的核心交换机OSSW-828。网络拓扑如下图：
2、无线系统网络部署

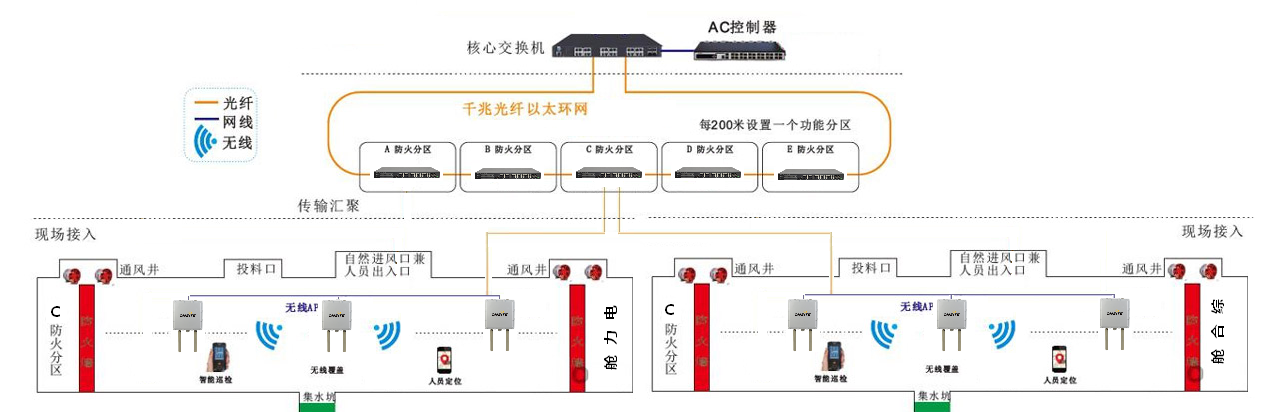

其中，通信系统为无线通讯系统，综合管廊无线应用通过在管廊内顶部部署无线接入点实现管廊内无线覆盖，同时管廊无线应用可以实现智能巡检和人员定位。通过在每个功能分区平均部署三台安塞OSWL-AP67-001无线AP对整个分区管廊进行无线覆盖并实现无线定位，无线AP通过网线或者光缆连接到管廊传输网上实现与控制中心数据交互，在汇聚层采用安塞的OSSW-526机架式工业级网管型交换机组成冗余环网，保证链路的可靠性，在监控中心机房核心层选用安塞的OSSW-HF828三层工业级机架式网管型交换机进行管理，并设置一台OSWL-AC300无线控制器对各功能分区的无线AP进行统一管理和配置，AC控制器通过通讯环网和各管廊分区下接入的AP建立私有隧道进行管理配置，最终实现整个管廊无线覆盖、采集信息回传和人员定位。网络拓扑如下图：
